描述

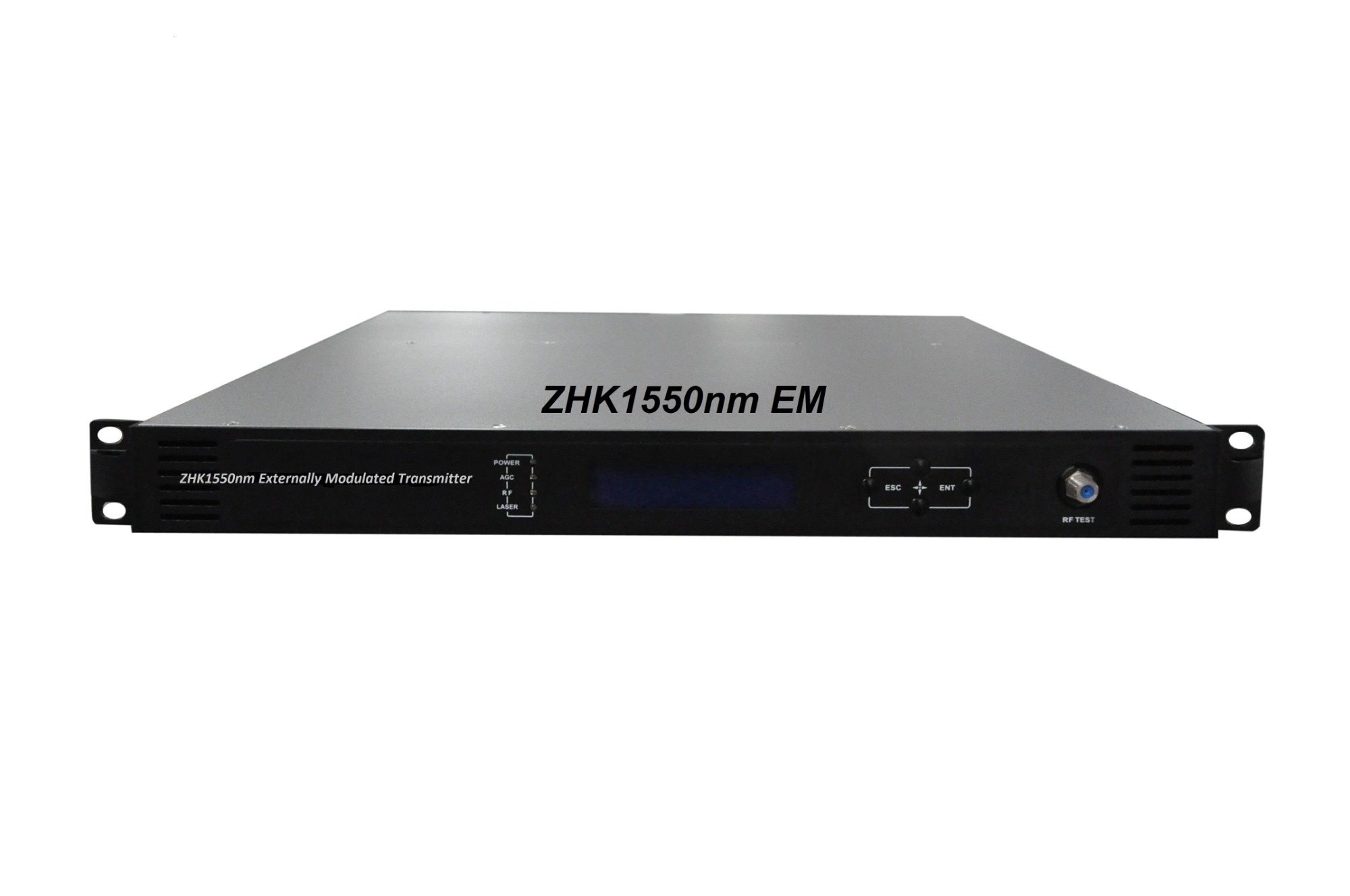

ZHK1550nm光发射机有7个功能模块：射频控制，DFB 激光器，光调制器，SBS控制，CSO控制，通信、显示控制和电源。
射频信号通过自动增益控制电路（AGC）或者手动增益控制电路（MGC)将RF信号放大。AGC或MGC控制，使得光调制器能够保持一个合适的输入电平。通过检测RF的均方根（RMS）总功率，计算光调制度（OMI）这个值。
一般用户我们建议用AGC功能，特殊用户可以使用MGC功能来调整CNR/CSO/CTB性能指标.
发射机的核心是光调制器，工作在1550nm波长 CW 激光器的激光注入光调制器，使激光的强度随外加的RF信号电压而改变，产生幅度调制的光信号。
当入射到光纤内的光功率大于某一阈值时，就会发生受激布里渊散射（SBS);
受激布里渊散射产生频率较低的背向散射光，不仅使传输光受到衰减，背向散射光返回激光器会破坏激光器的性能，引起激光器光功率的波动，产生较大的噪声，使系统载噪比（CNR)严重恶化。为了提高SBS阈值，光发射机采用自主研发的SBS控制技术，使其阈值达到19dBm。
光调制器输出两路光信号，从其中的一路引出检测信号到一个InGaAs光电二极管。这路检测光信号有两个作用：
1） 监测激光器的工作是否正常。输出光功率低于标称功率2dB会出现报警。
2） 检测CSO失真，以便优化光调制器的偏置点。探测器电路要正常工作，至少需要有间隔24MHz的两路载波信号输入。当开机过程中，有CSO初始化程序，如果CSO安装失败，RF指示灯会红灯闪烁，详见6.2 常见报警和故障现象
